一、概述

webrtc冗余打包方式有三种：Red（rfc2198）、Ulpfec（rfc5109）、Flexfec（草案）。其中Red和Ulpfec要成对使用。

二、RedFEC

简单将老报文打包到新包上。如下图所示，冗余度为1时，RFC2198打包情况：

这种方法在音视频领域几乎不使用，因为冗余包只能保护特定一个报文，这种方法带宽占用量很大，恢复能力有限，性价比很低。只是早期的T38传真、RFC2833收号会使用该协议，因为传真和收号的数据量比较小。

webrtc里面说使用了RFC2198冗余，实际上仅仅是借用该协议的封装格式，封装FEC冗余报文。

三、UlpFEC

详细介绍可参考：webrtc QOS方法二.2（ulpfec rfc5109简介）_CrystalShaw的博客-CSDN博客_ulpfec

将一组M个报文进行异或，生成N（N就是FEC的冗余度）个FEC报文，打包出去。这组报文任意丢其中的N个，都可以通过这组(M-N)个报文+FEC冗余包恢复回来，比简单的RFC2198保护的范围扩大了很多。例如下面示意图：D为媒体包，R为冗余包，该图所示的冗余度为2。

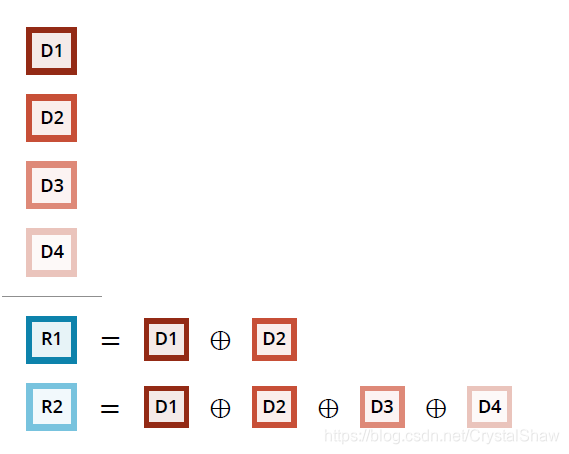

1、发送端打包示意图

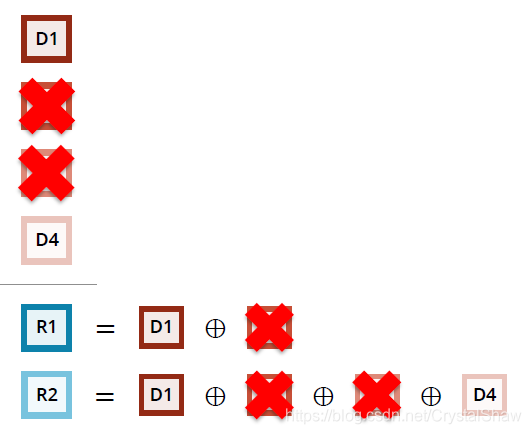

2、网络丢包示意图

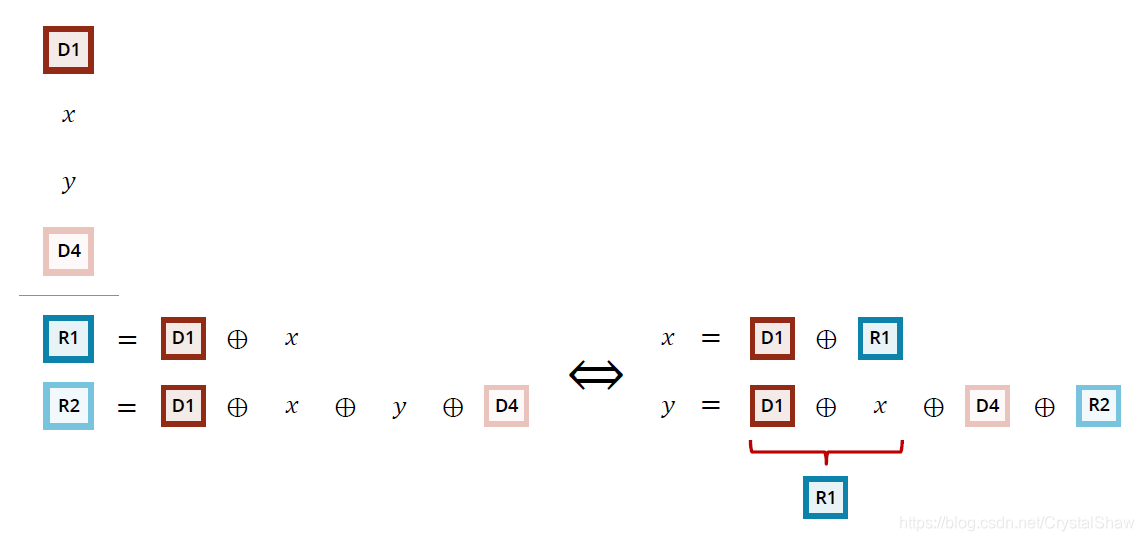

3、丢包恢复示意图

webrtc通过PacketMaskTable表格在选取异或模板。PacketMaskTable表格有连续丢包（kFecMaskBursty、kPacketMaskBurstyTbl）、随机丢包（kFecMaskRandom、kPacketMaskRandomTbl）两种模型。

理论上webrtc可以通过损失程度和乱序情况相关的反馈，自适应选择kFecMaskRandom还是kFecMaskBursty，效果比较好。但是可惜的是，webrtc这块功能缺失，默认使用随机丢包模型。

四、FlexFEC

同UlpFEC实现方式，ULPFEC仅在1D行数组上进行异或，FlexFec更灵活，引进了交织算法，可以在1D行、列、2D数组异或。

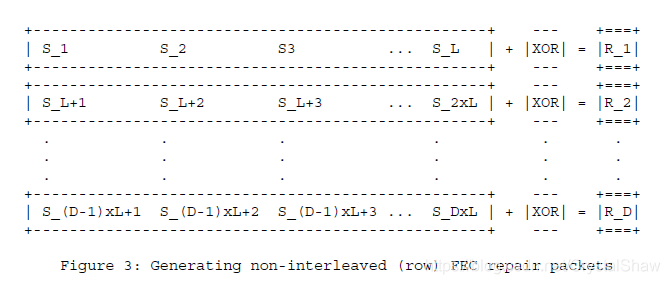

1、1D行异或

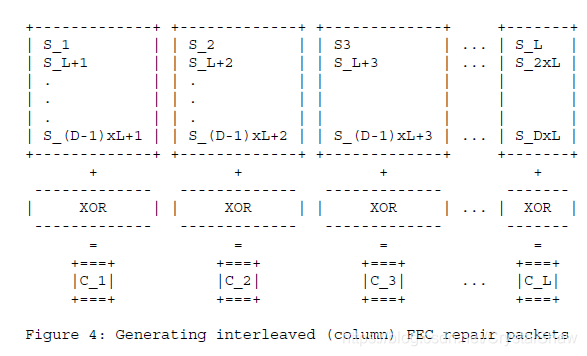

2、1D列异或

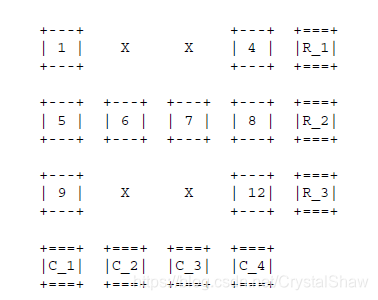

3、2D行列异或

这块还是草案，如何选择异或模式的代码看没深入下去。后续补充。

需要注意，开启FlexFEC需要同时使能 WebRTC-FlexFEC-03/Enabled  && WebRTC-FlexFEC-03-Advertised/Enabled 否则会出现死机异常

五、FEC算法汇总

FEC是无线传输领域的一个前向纠错的算法。网上搜资料的时候经常把无线的算法看的云里雾里的，研究半天都不知道这个和视频传输有什么关系。

无线传输领域的FEC算法主要有TURBO、LDPC、POLAR这三种。

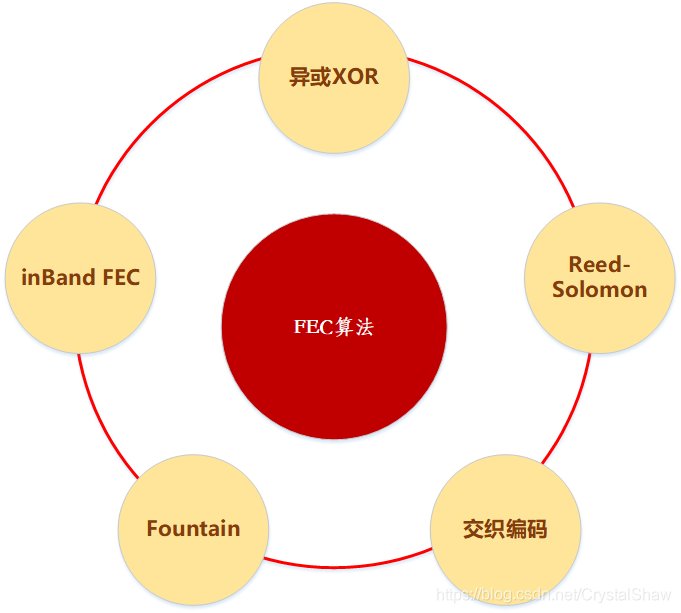

音视频传输领域的FEC算法有如下几种：

1、webrtc的opus音频使用的是inband FEC和交织编码

2、webrtc的视频ulpfec使用的是异或XOR

3、Reed Solomon算法比较复杂，理论上数据恢复能力比较强。

六、webrtc代码分析

1）使能FEC

webrtc默认使能Red+Ulp的FEC。Flex仅在实验阶段，还不能正式使用。

2）封装FEC

• 发送冗余报文处理

RTPSenderVideo::SendVideo。当编码器支持时间分层，可以仅冗余level 0的视频数据。否则，就要冗余所有视频数据。冗余度是根据丢包率动态调整。

• 动态调整冗余参数调用栈

BitrateAllocator::OnNetworkChanged
->VideoSendStreamImpl::OnBitrateUpdated
->ProtectionBitrateCalculator::SetTargetRates
->media_optimization::VCMLossProtectionLogic::UpdateMethod
->media_optimization::VCMNackFecMethod::UpdateParameters

• 最大保护帧数确定

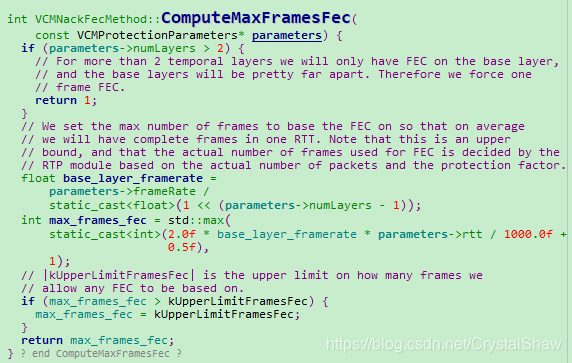

  VCMNackFecMethod::ComputeMaxFramesFec

• 冗余报文个数确定

ForwardErrorCorrection::NumFecPackets 存储媒体报文数*保护因子。

• 根据丢包率动态调整冗余度

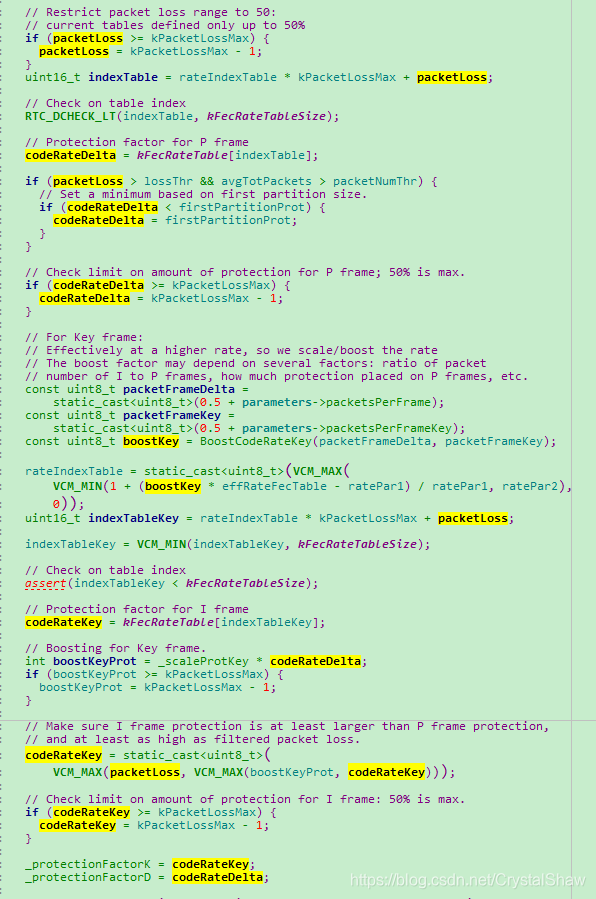

VCMFecMethod::ProtectionFactor

• 根据丢包模型原则要冗余的报文

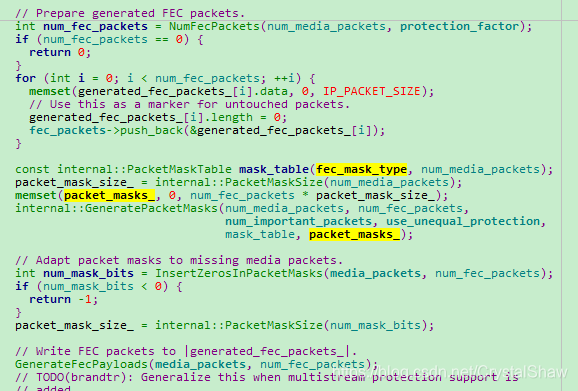

ForwardErrorCorrection::EncodeFec

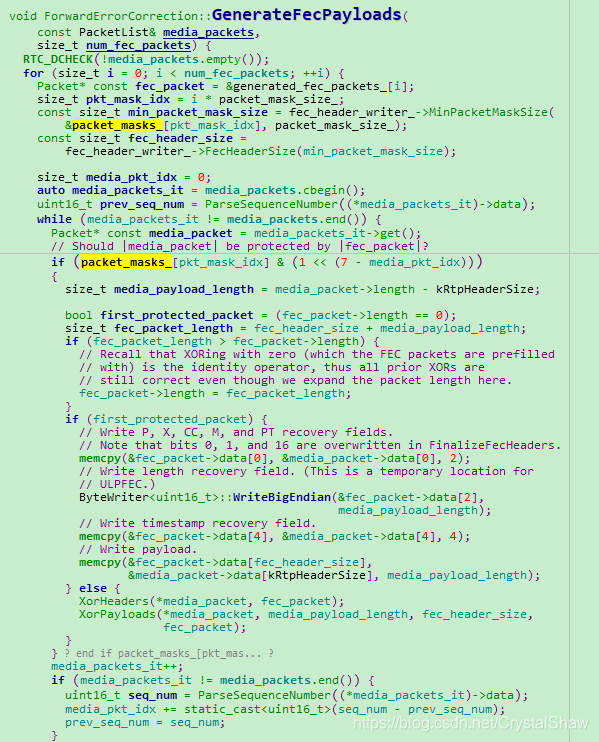

ForwardErrorCorrection::GenerateFecPayloads

备注：

webrtc在H264编码默认关闭ULPFEC功能，但是可以开启FlexFEC

MaybeCreateFecGenerator

->ShouldDisableRedAndUlpfec

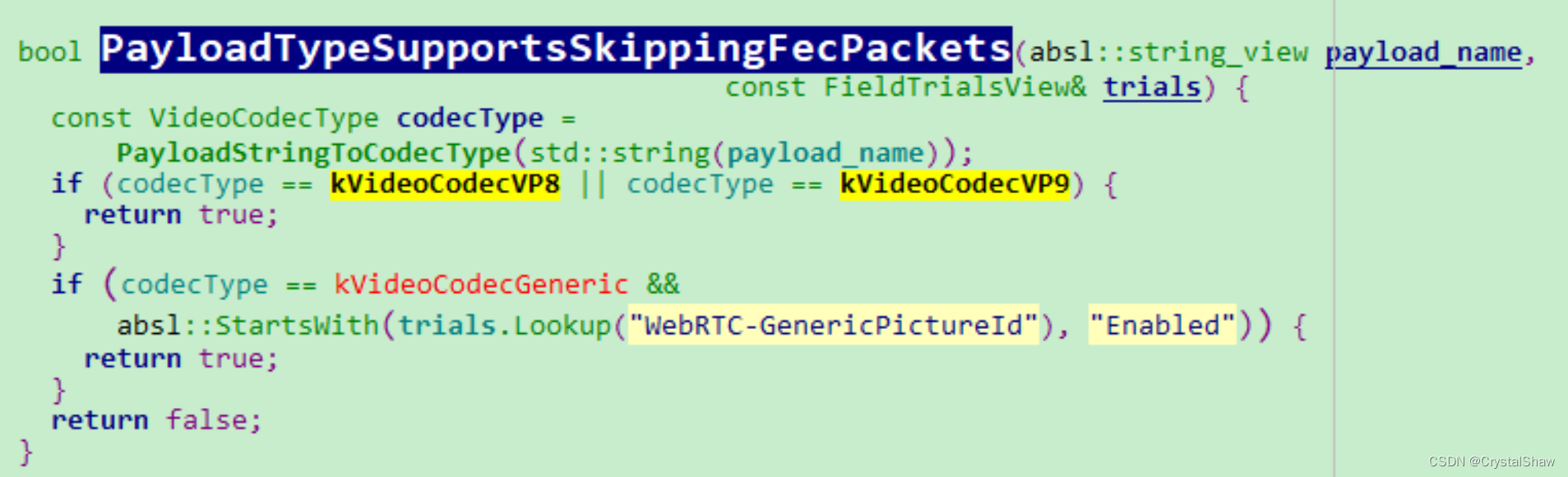

->PayloadTypeSupportsSkippingFecPackets
