一 直播架构

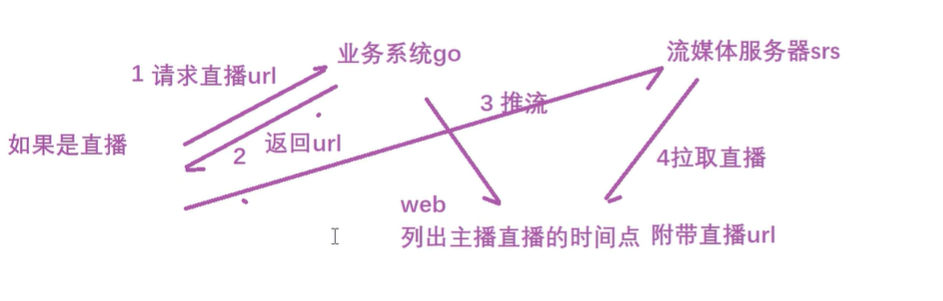

直播架构例如以某主播在某直播平台直播为例:

  • 1)首先向平台请求直播url。
  • 2)主播得到url。
  • 3)然后主播开始往该url推流,实际最终是推流至流媒体服务器。
  • 4)此时,当有用户观看时,即拉流,那么拉流成功。

可能网页端还会有其它功能,例如主播直播相关信息等等业务。
在这里插入图片描述

1 直播框架示例1

在这里插入图片描述

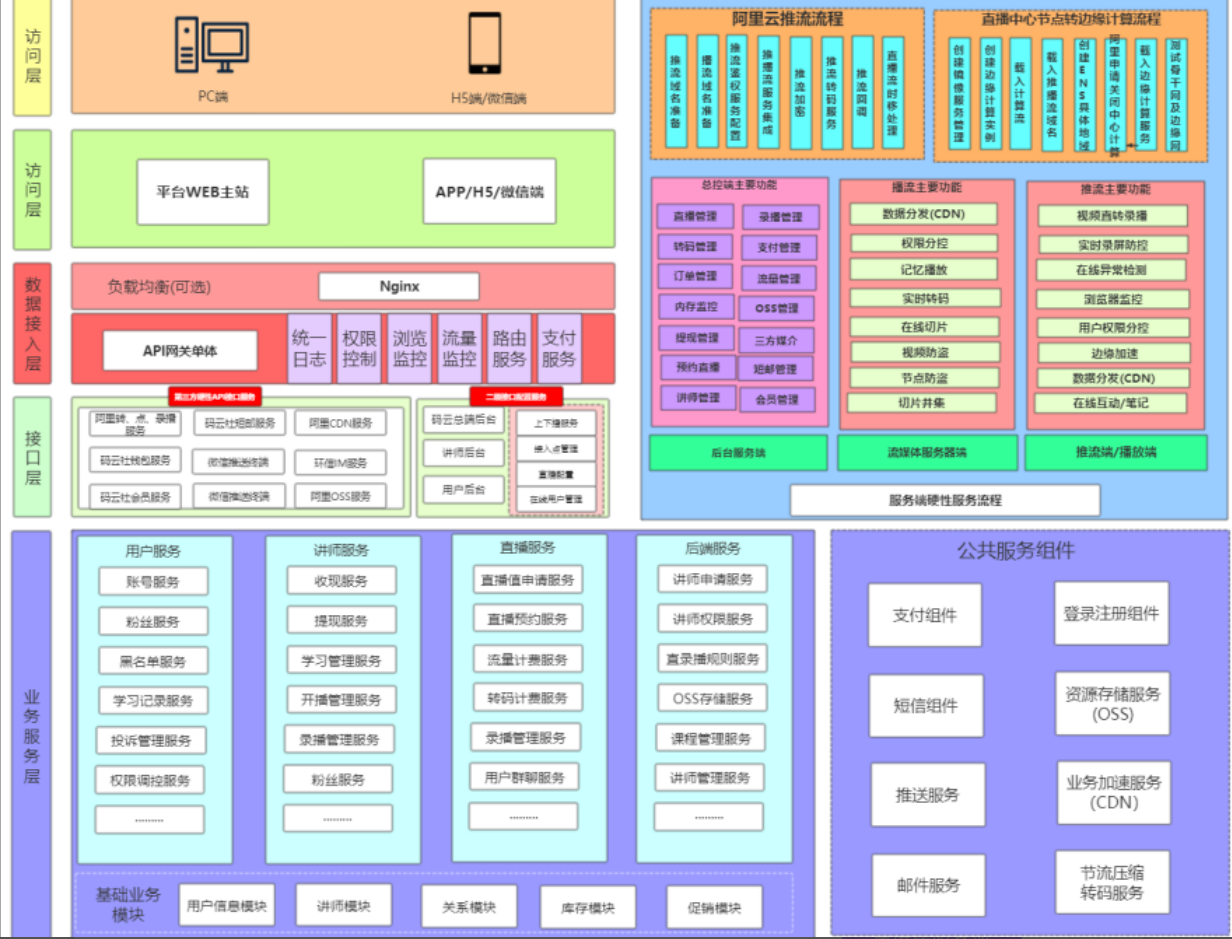

2 直播框架示例2-某直播学院框架

在这里插入图片描述

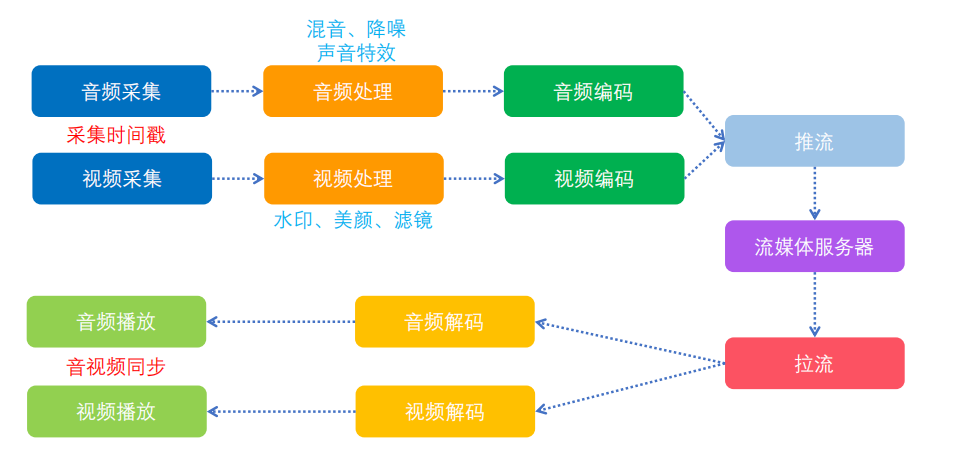

3 直播架构-基本逻辑

上面两个图主要是按业务功能来区分模块。而下面这幅图可能更倾向于按代码区分模块。
在这里插入图片描述

4 常见流媒体协议

  • 1)RTP实时传输协议(Real-time Transport Protocol或简写RTP): 用于直接封装音视频数据的封装载体,支持UDP或者TCP传输。

  • 2)RTCP RTP Control Protocol: 一种调整协议,一般配合RTP使用。例如一对一通话时,接收端网络不好,那么接收端会将卡顿的问题通过RTCP协议发送给发送端,发送端收到后调整发送速率,例如降低码率、分辨率等等。

  • 3)RTSP (Real Time Streaming Protocol),RFC2326,实时流传输协议: 安防方面使用最多,例如海康、大华、宇视等品牌都支持取rtsp流播放。可认为是一个容器,内部最终使用RTP、RTCP实现。因为RTP支持TCP、UDP,所以RTSP也是支持的,但也因为这样,所以会比较复杂。
    例如rtsp的端口不管tcp还是udp,都只占用配置好的554端口。而在TCP下,RTCP视频、RTCP音频、RTP视频、RTP音频也是共同占用一个端口,并且也是554。
    但是在UDP下,RTCP在音视频各自占1个,是独立的,RTP也是音视频各自一个,也是独立的。
    此外,RTSP的交互还需要用到信令,它基于SDP协议。

  • 4)RTMP RTMP是Real Time Messaging Protocol(实时消息传输协议): 主要用于推流,拉流比较少,因为需要flash插件,所以在拉流方面逐渐被HTTP-FLV、HLS、WebRTC淘汰。
    并且,RTMP目前主流是TCP,很少会有人支持UDP,如果使用UDP传输的话,那么你就不要选择RTMP。因为RTMP 内部没有处理数据丢包重传,如果用UDP的话,需要自己处理数据重传的问题,所以有的公司把数据传输这块改成quic的协议。

  • 5)HTTP-FLV: HTTP-FLV可以推拉流,但是很少用于推流(估计是效果不如RTMP这些),主要用于拉流,通过http协议,拉取flv协议格式的文件进行播放。flv不能直接在html的video标签播放,需要使用flv.js第三方插件处理。

  • 6)HTTP-MP4: 主要用在点播,没办法用于直播。因为mp4必须要读到尾部即要等mp4流全部下载完后才能播放,而实时流你根本无法读到像文件末尾这样的尾部。
    点播、录播、直播的区别:
    点播就是我们平常点击视频后,它就可以播放,并且我们可以想放就放,可以想暂停就暂停,相当于播放一个文件,时长一般比较短。
    而录播则是对直播的回放,它也是一个名义上的直播,我们不能想放就放,不能想暂停就暂停,例如央视回放某足球赛事,时长一般比较长,因为这类直播是知道视频的固定大小的,MP4对于完整的视频可以把box提到头部去,所以理论上HTTP-MP4应该也是支持录播的(可以自行百度,笔者未验证过)。
    直播比较简单,就是我们平时在某鱼、某牙等等看到的直播。

  • 7)HLS: 苹果公司推出的协议,该协议会将音视频数据切割成多个ts文件,m3u8文件会统计这些ts文件。电视播放目前主要就是使用这种协议。
    优点:流畅度好,跨平台性好,rtmp不能在手机端播放,而http-flv在手机端支持也不是特别友好,而hls可以在web(html原生支持)、手机app(苹果原生的Safari浏览器原生支持)、手机小程序播放。可以无缝切换高清 / 标清的清晰度。例如,当切换清晰度时,后台在推流时会提前准备几套不同码率的视频,即高清、标清的推流。此时假设用户在读取一个时长为5秒的ts文件,在第二秒时,用户切换清晰度,那么下一秒(更具体点应该是下一帧)只需要换成高清的流即可。
    缺点:正因为将音视频数据切成多个ts文件,所以延时比较大,一般在30s到2min左右。

  • 8)WebRTC:Web的实时通话,如果你想要实时通话的话,那么WebRTC是唯一的方案,因为WebRTC才是双向交流的,而其它协议例如RTMP、HTTP-FLV这些要么只适合推流要么只适合拉流。在使用场景方面,在一对一实时通话、安防、云游戏等方面都已经在使用了。例如流媒体服务器SRS、ZLMEDIAKIT,安防方面的LiveGbs等等都已经在使用了。
    因为目前前景都是趋于web化,例如人们看视频直播不想下载手机app、电脑客户端,而是想直接在网页就能观看,所以这个协议目前算是最火的一个。

额外提醒:

1. 视频在传输时不需要再使用zip压缩,效果不大,并且视频在传输前已经使用h264、h265等编码技术进行压缩了。
2. WebRTC不能大规模直播(同时在线5000或者10000人以上算大规模)使用。因为WebRTC走UDP,如果中间转发节点多且网络不好,那么一层一层丢包下来,会导致画面严重失真。
如果直播并且不需要双向通话的话,那么使用rtmp推流,HTTP-FLV、HLS拉流是个很好的选择。

5 直播常用工具

  • 1)推流工具:
    • ffmpeg:https://www.ffmpeg.org/download.html
    • OBS studio:https://obsproject.com/download
  • 2)拉流工具:
    • ffplay播放器: https://www.ffmpeg.org/download.html 。
    • cutv www.cutv.com/demo/live_test.swf flash播放器。
    • vlc播放器。
    • ijkplayer (基于ffplay): 一个基于FFmpeg的开源Android/iOS视频播放器。开源,API易于集成;编译配置可裁剪,方便控制安装包大小;支持硬件加速解码,更加省电简单易用,指定拉流URL,自动解码播放.。
  • 3)流媒体服务器:
    • SRS :一款国人开发的优秀开源流媒体服务器系统。普通C++语法,底层使用协程编写。
    • BMS :也是一款流媒体服务器系统,但不开源,是SRS的商业版,比SRS功能更多。作者也是目前SRS的作者,这个是目前SRS作者在上一家公司(guanzhiyun)的产物。
    • nginx :免费开源web服务器,也常用来配置流媒体服务器,集成Rtmp_module即可。C语言编写。
    • zlmediakit:开源,国人开发的优秀流媒体服务器,使用C++11多线程编写。
    • Red5:是java写的一款稳定的开源的rtmp服务器。
  • 4)压测工具:
    • st-load。

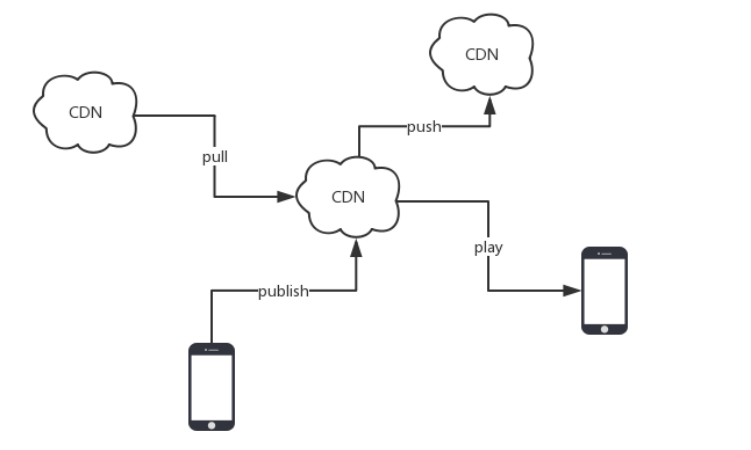

6 直播框架之CDN

CDN主要用来节点分发,能有效提供拉流速度。
概念可以自行百度,代码可以参考SRS源码,SRS实现了follow以及edge边缘模式。

在这里插入图片描述

音视频通话

音视频通话那么肯定就是使用WebRTC协议了。目前有三种架构:

  1. Mesh架构。
  2. MCU架构。
  3. SFU架构。

WebRTC的客户端代码可以参考谷歌提供的webrtc案例,服务器可以参考janus,这里就不详细解释,有兴趣的自行去查找相关资料或者课程学习。
